Dimensionamento para montagem de tubulações de agua gelada industrial

O dimensionamento de tubulações em sistemas de água gelada industrial, como o das Centrais de Água Gelada (CAG), envolve a determinação do tamanho adequado dos tubos para garantir o transporte eficiente e seguro do fluido refrigerado.

O processo considera a vazão, a distância, as perdas de carga por atrito e a pressão, além de outras variáveis como a necessidade de garantir a velocidade de escoamento do fluido.

Passos para Dimensionamento:

1. Determinar o tipo de sistema e as características: Identificar se é uma instalação predial, industrial, etc., e o tipo de aplicação (climatização, processo industrial, etc.).

2. Estimativa da vazão: Calcular a quantidade de água gelada necessária para atender às demandas do sistema.

3. Definir o comprimento das tubulações: Medir a distância entre a fonte de água gelada e os pontos de uso.

4. Determinar as perdas de carga: Calcular a perda de pressão que ocorre ao longo do caminho da tubulação devido ao atrito.

5. Selecionar o diâmetro das tubulações: Escolher o diâmetro dos tubos de acordo com a vazão, a distância, as perdas de carga e outras variáveis.

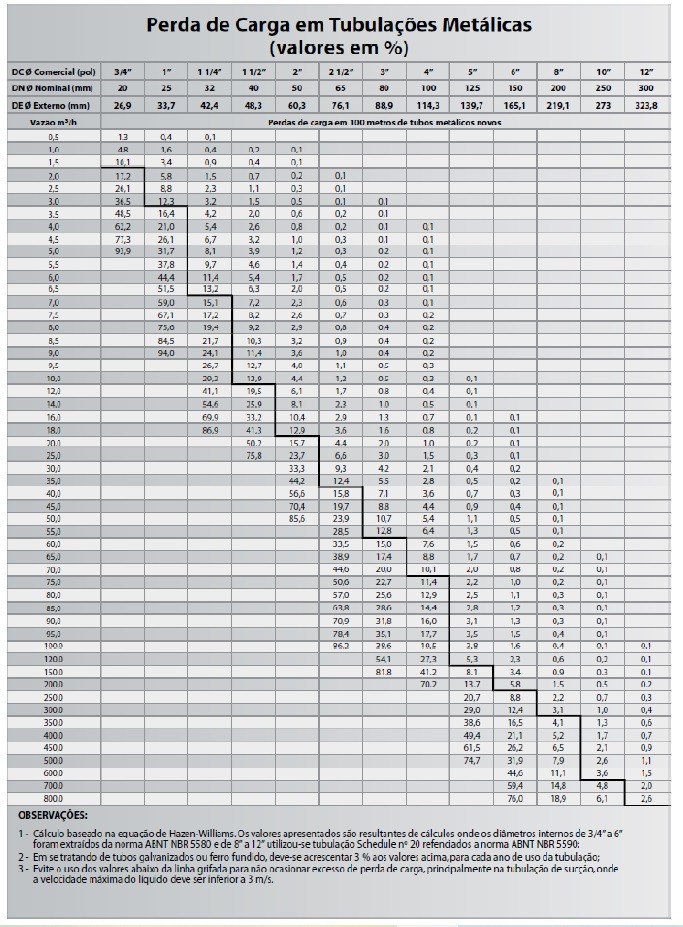

Tabelas como esta abaixo, servem de apoio para determinar as bitolas dos tubos, levando-se em consideração as velocidades ideais e limites de escoamento pré estabelecidos.

6. Verificar a velocidade de escoamento: Garantir que a velocidade da agua dentro das tubulações esteja dentro dos parâmetros de engenharia.

Uma velocidade acima de 3 m/s, causa vários problemas ao circuito de agua gelada, como cavitação, vibrações excessivas, erosão, dentre outros.

7. Considerar a pressão estática e dinâmica: Avaliar a pressão que o sistema de água gelada precisa fornecer em cada ponto de uso, considerando a pressão estática (de repouso) e a pressão dinâmica (devido à velocidade do fluido).

8. Considerar o tipo de material da tubulação: Escolher o material adequado para as tubulações, levando em consideração fatores como resistência, compatibilidade com a água gelada e custo.

9. Verificar a compatibilidade com outros componentes: Garantir que as tubulações sejam compatíveis com as bombas, válvulas, conexões e outros componentes do sistema.

Fatores a Considerar:

Vazão: A vazão é a quantidade de água gelada que passa por um determinado ponto da tubulação por unidade de tempo. É um dos principais fatores a serem considerados no dimensionamento.

Distância: A distância entre a fonte de água gelada e os pontos de uso influencia a perda de carga e a necessidade de aumentar o diâmetro da tubulação.

Perdas de carga: As perdas de carga são as perdas de pressão que ocorrem ao longo da tubulação devido ao atrito do fluido com as paredes do tubo e as conexões. É importante considerar as perdas de carga para garantir que haja pressão suficiente no ponto de uso.

Velocidade de escoamento: A velocidade do fluido dentro das tubulações também influencia o dimensionamento. É importante garantir que a velocidade não seja muito alta (para evitar ruídos e erosão) ou muito baixa (para garantir a transferência de calor adequada).

Tipo de material: O tipo de material da tubulação também influencia o dimensionamento. Materiais com diferentes características de resistência e compatibilidade com a água gelada podem exigir diferentes diâmetros.

Softwares de dimensionamento: Existem softwares que podem auxiliar no dimensionamento de sistemas de água gelada, como o PRO-Hidráulica da Multiplus.

Cálculos manuais: É possível realizar cálculos manuais para dimensionar tubulações, utilizando equações e tabelas.

Para realizar o projeto, dimensionamento, seleção, montagem e a construção de tubulações industriais, entre em contato com a Gaspró, para efetivar o projeto.
